【INARI P35】3Dプリンター製の樹脂型での成形も、モールドベースを使用すれば成形品質の安定性UP。

2024.06.07
720

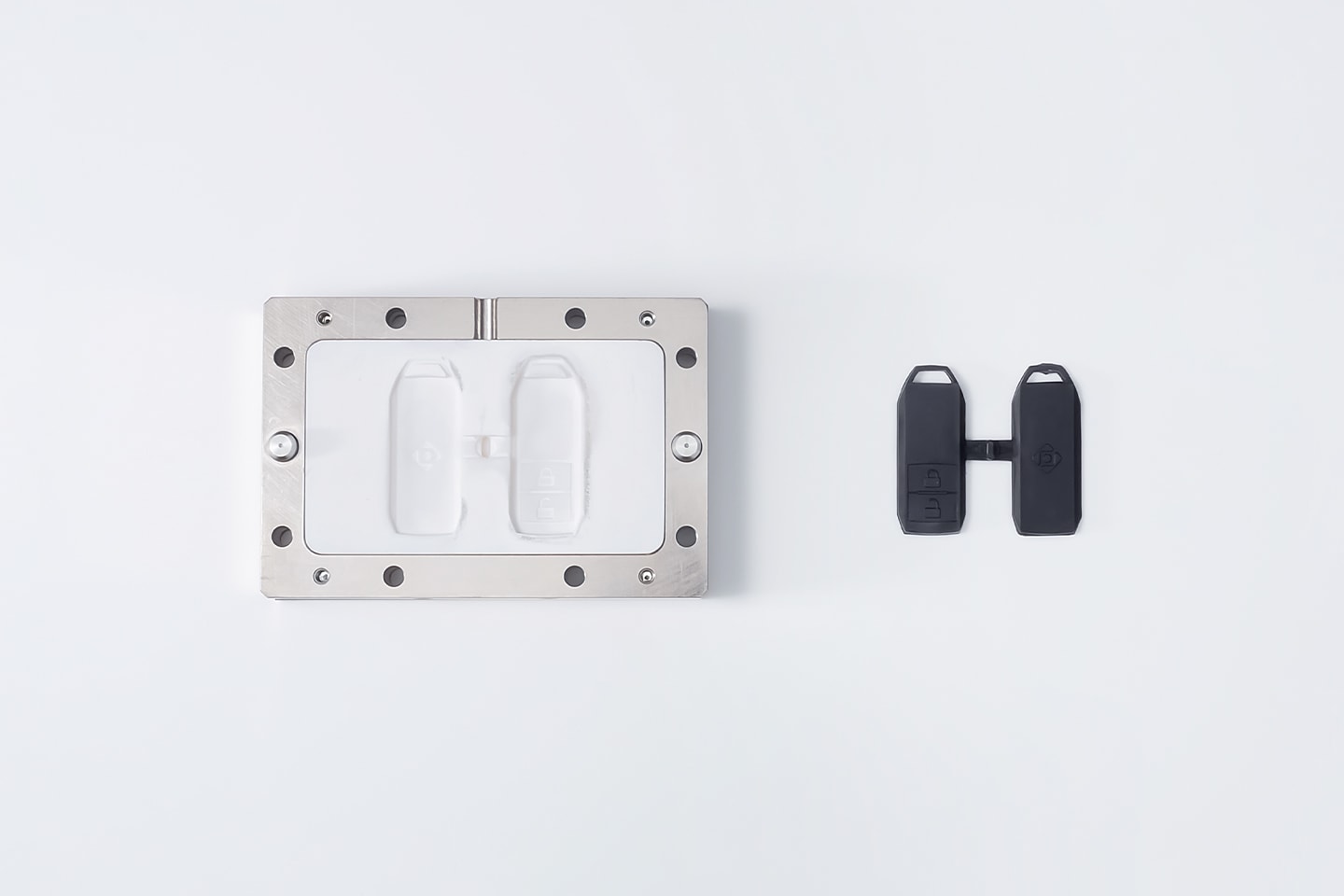

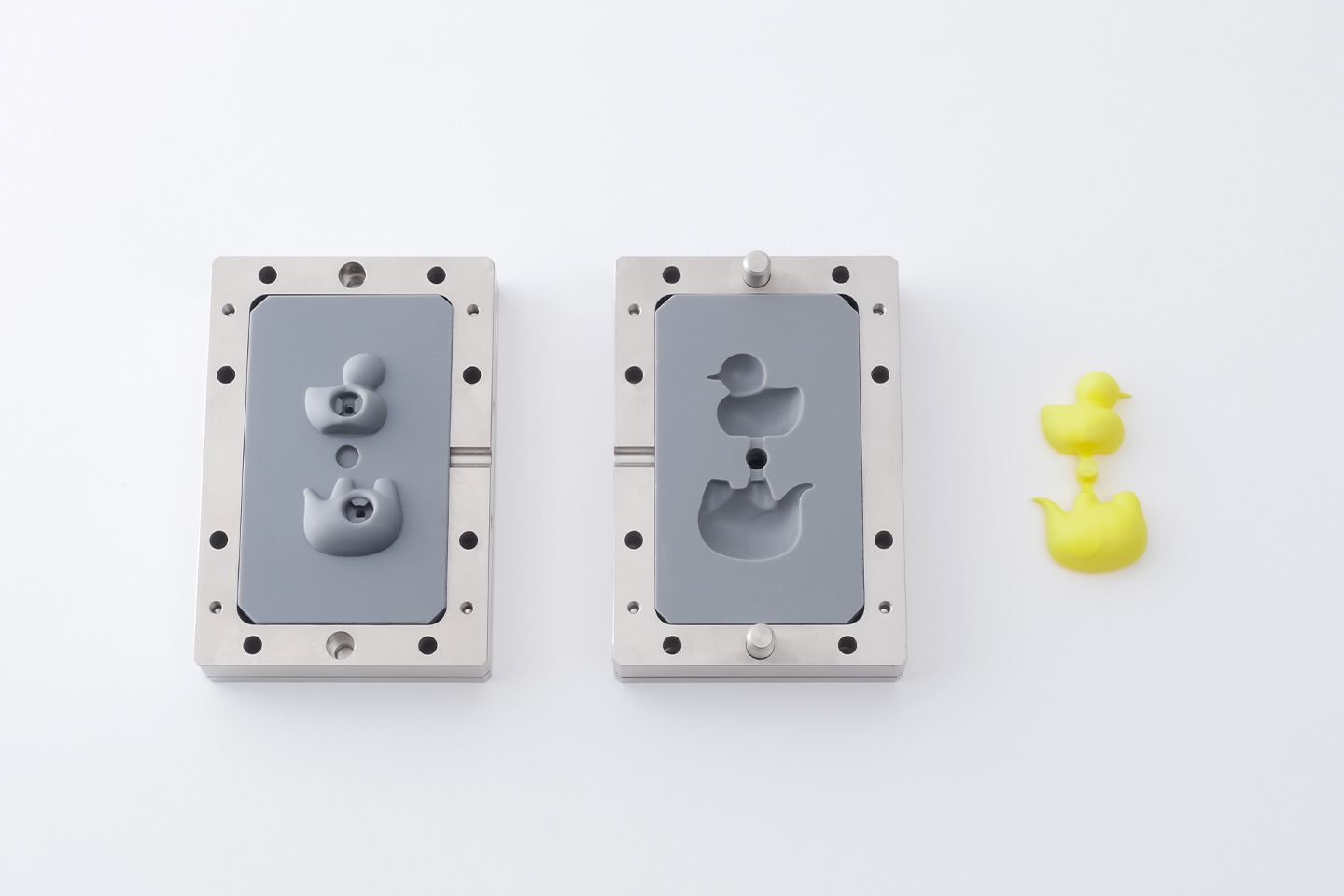

3Dプリンター製の樹脂型は、金型に比べてどうしても強度が劣ります。そこで樹脂型を包むように補強するのがモールドベースです。鉄製のモールドベース内に樹脂型を収めて使用することで、成形圧力による樹脂型の変形を抑え破損の可能性を低減させます。また樹脂型の変形を抑えることによって成形品質を安定させます。

モールドベースの使い方

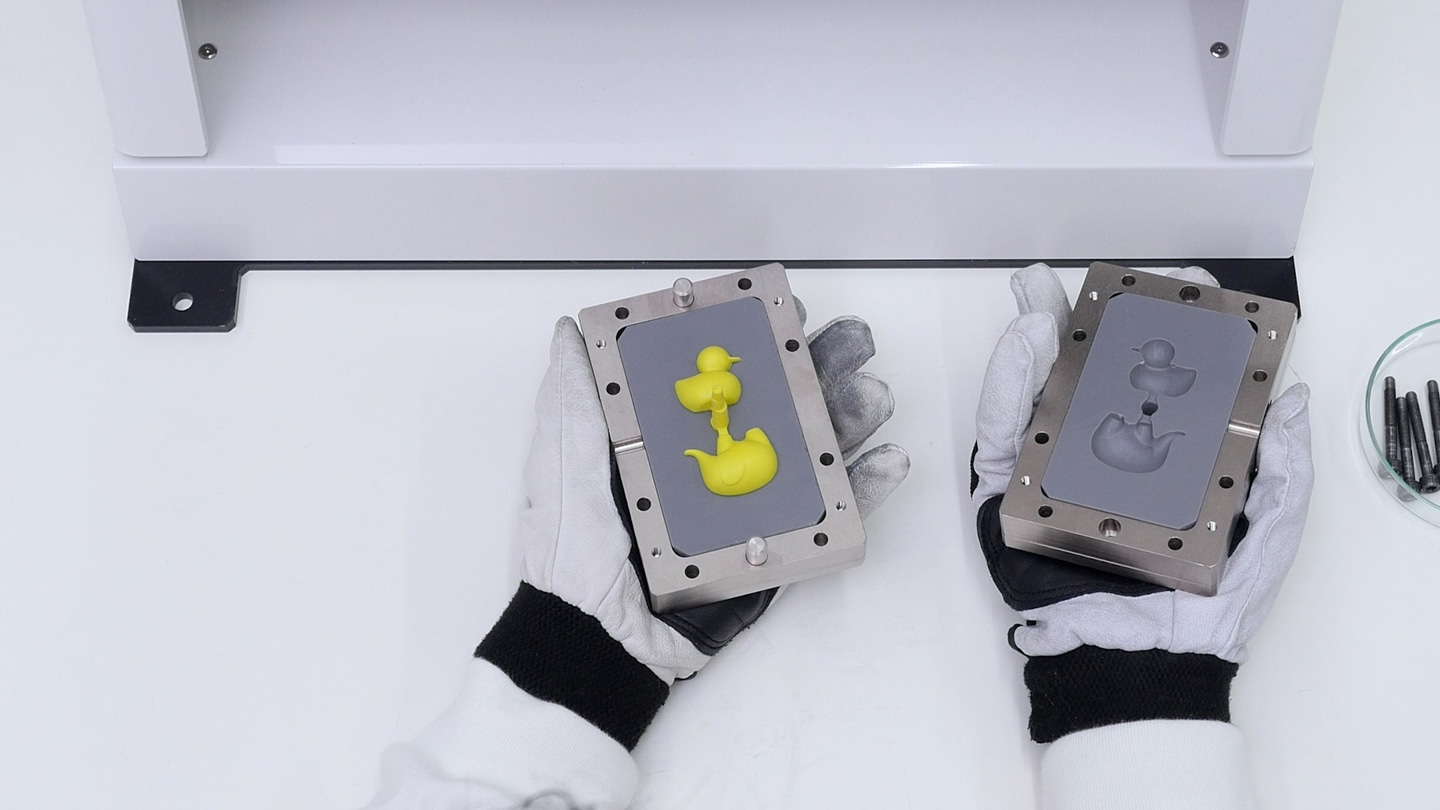

モールドベースの組み立て方から樹脂型の設置方法、射出成形までを動画にまとめました。

  • 動画内では「モールドベースの組み立て方、樹脂型の設置方法、モールドベースを使用した成形」を紹介しています。

樹脂型の固定方法

樹脂型をモールドベースにはめこみ、モールドベースの側面からねじで締め付けます。

モールドベースに樹脂型を固定する際のコツ

樹脂型は金型の表面から約 0.5mm ~ 1mm 突出するように製作しておくことで、ねじを締めた際に隙間なく固定することができます。

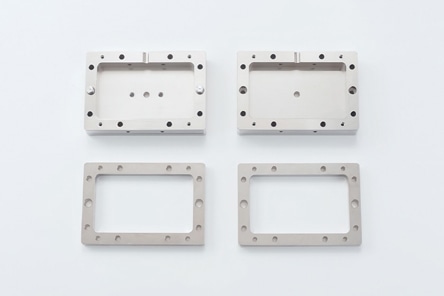

スペーサーの使用方法

付属する2枚のスペーサ―を使用することで、厚みのある樹脂型にも対応できます。

  • (上)片面に1枚ずつ両面に使用した場合 (下)片面に2枚使用した場合

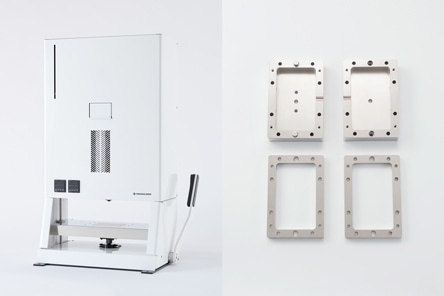

モールドベース仕様

720

付属品

スペーサー 10mm厚
数量2
スプルーブッシュ Φ4
数量1
材質
鉄(SS400)、ニッケルメッキ

適合する樹脂型サイズ(片側)

スペーサーなし
60mm×100mm×t15mm(樹脂型を0.5mm突出させる場合t15.5mm)
スペーサー1枚使用時
60mm×100mm×t25mm(樹脂型を0.5mm突出させる場合t25.5mm)
スペーサー2枚使用時
60mm×100mm×t35mm(樹脂型を0.5mm突出させる場合t35.5mm)

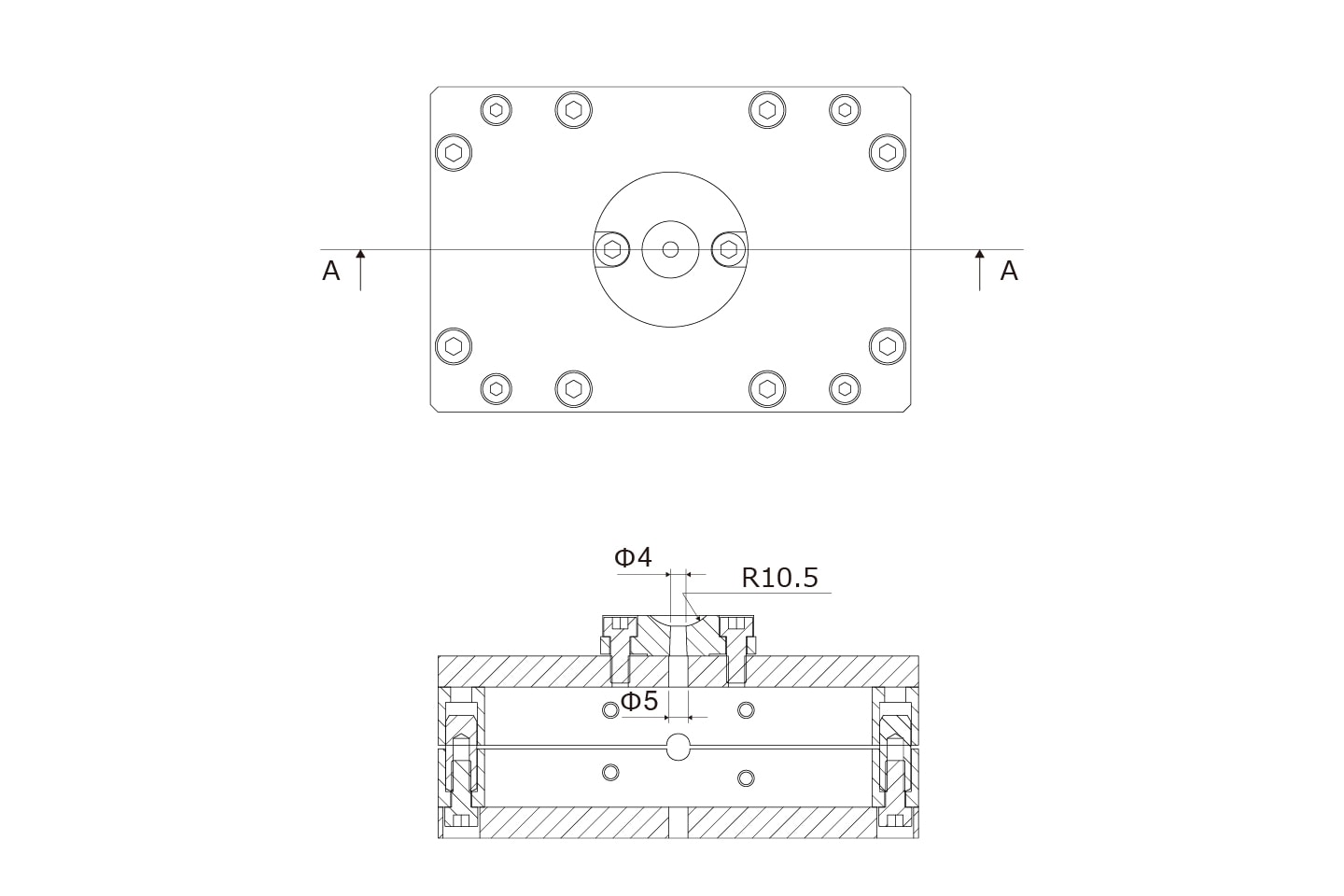

モールドベース外形寸法

  •  スペーサーなしの場合

モールドベース内形寸法

スペーサーの寸法

関連記事

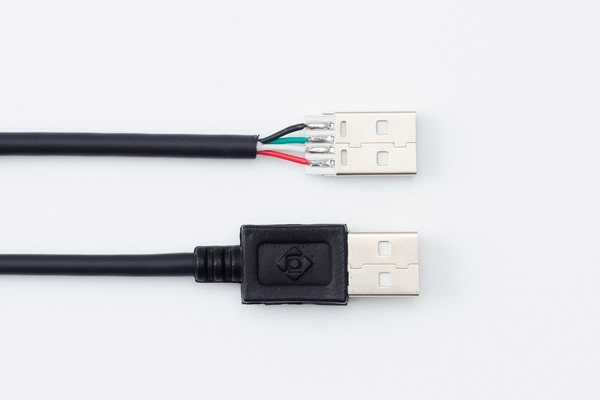

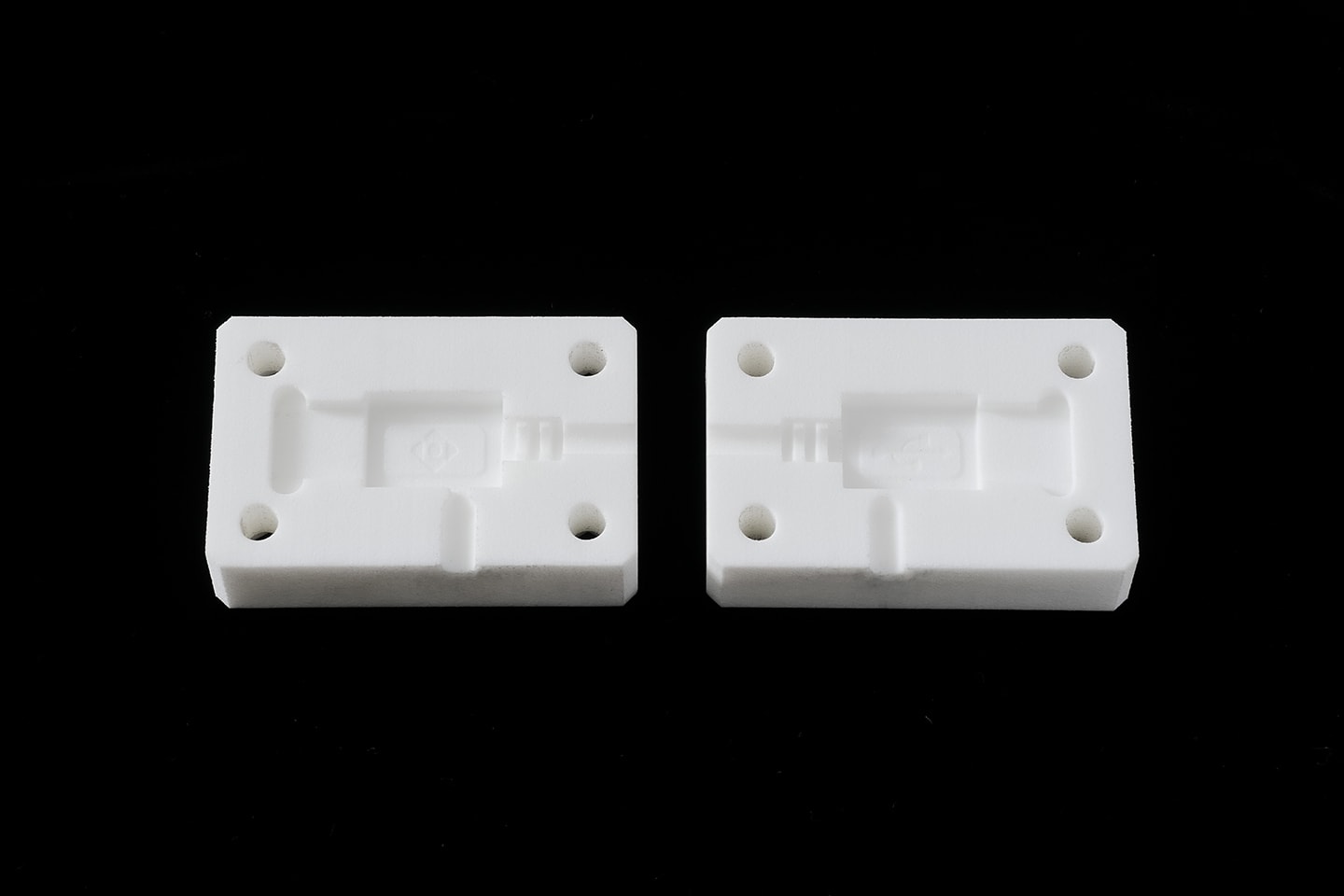

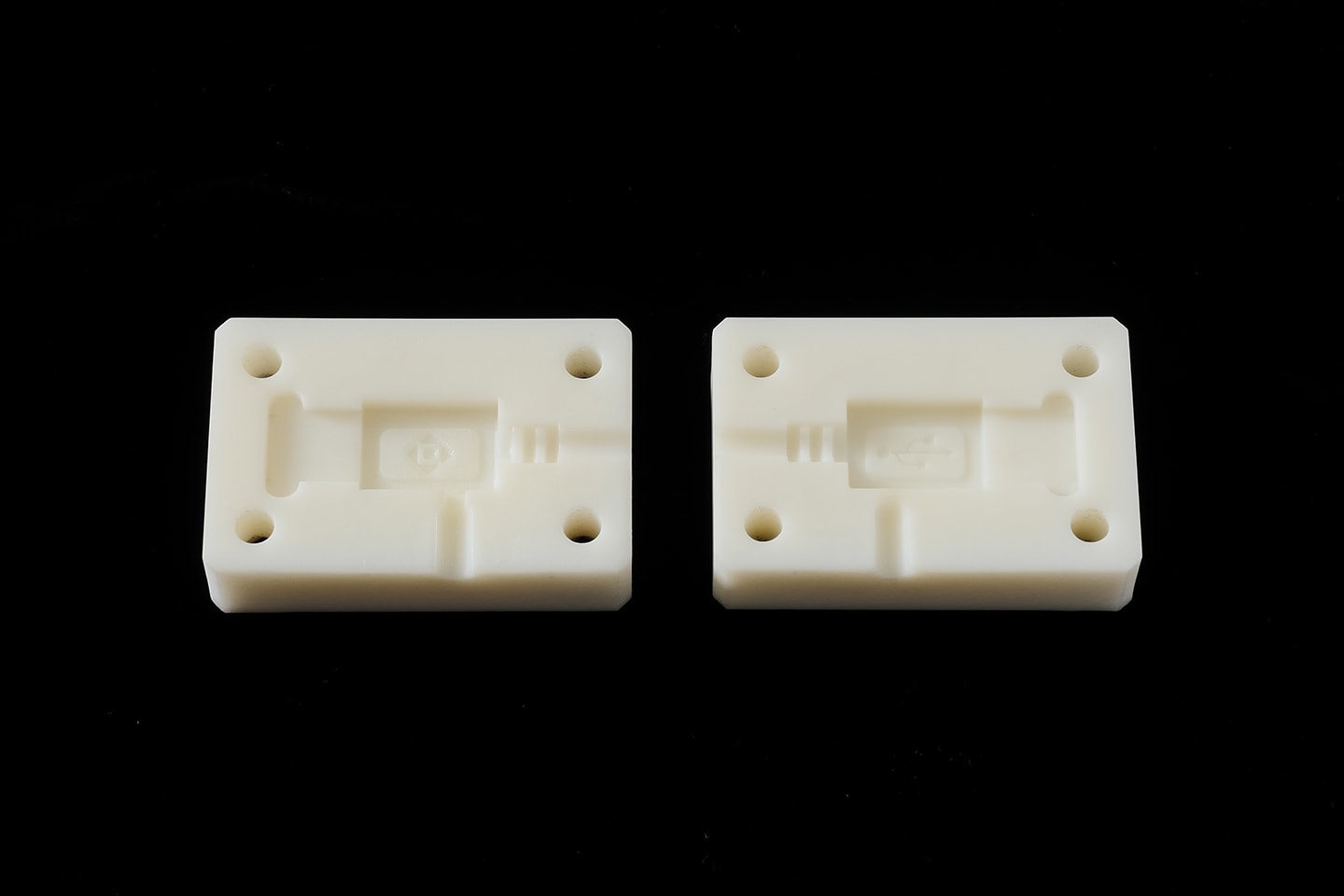

USBケーブル(インサート成形 / 3Dプリンター製型)
