手動式 INARI M06 / M12

購入オプション品を購入

寸法図｜INARI M06

外形寸法

シリンダー寸法

取付可能な型のサイズ

寸法図｜INARI M12

外形寸法

シリンダー寸法

取付可能な型のサイズ

最大成形量の比較

▲ 左：INARI M06の成形サンプル（ルアー）6cc
右：INARI M12の成形サンプル（ルアー）12cc

▶ 詳細はこちら

▲ 左：INARI M06の成形サンプル（トレー）6cc
右：INARI M12の成形サンプル（トレー）12cc

▶ 詳細はこちら

製品構成

加工機本体

耐熱手袋

加工機本体

分割式シリンダー

位置合わせガイド

断熱プレート

耐熱手袋

予熱器

冷却器

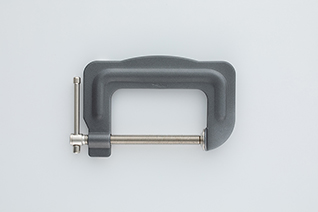

固定用クランプ

その他、ご用意いただくものについてはこちらをご覧ください。

仕様

INARI M06

INARI M12

成形実績のある材料

汎用プラスチック：
PP、PS、HDPE、LDPE、ABS、TPE、EVA、PMMA、PVA、PVC

エンジニアプラスチック：
PBT、PA6、POM

サステナブル材料：
PP/セルロース繊維40%、ライスレジン、LIMEX、PLA、PBS

最大押出量

INARI M066cc

INARI M1212cc

加熱温度上限

270°C

加圧能力

ハンドルに70kg掛けると最大で約1トン

取付可能な型のサイズ

INARI M06厚さ70mm以下、高さ91mm以下横のサイズは制限なし

INARI M12厚さ95mm以下、高さ116mm以下横のサイズは制限なし

重量

INARI M069.1kg

INARI M1215.5kg

電源

AC100V 50/60Hz

消費電力

250W

外形寸法

INARI M06W：668.7mm
W ハンドル展開時：803.9mm

D：98.7mm

H：224.5mm
H ハンドル展開時：719.3mm

INARI M12W：1012mm
W ハンドル展開時：1204.3mm

D：111.5mm

H：278.9mm
H ハンドル展開時：1037.3mm

成形精度

成形条件

成形品	2段歯車（インサートナット無し）
材料	PP（黒）
使用機種	INARI M06
加熱温度	200℃
射出時間	約1秒
保圧時間	約2秒
1サイクルに要した時間	約1分

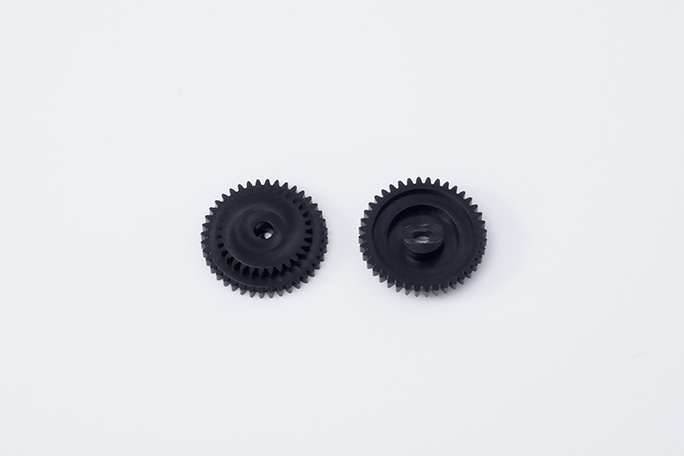

成形品

成形に使用した型

測定結果

上記の成形条件で100個成形を行い、各成形品の重量を測定した。

平均値	0.536g
最大値	0.543g（平均値 +0.007g）
最小値	0.530g（平均値 -0.006g）
誤差範囲	±1.3%

全成形品の重量測定結果は成形精度テスト測定結果をご参照ください。

注意事項

ページトップの製品写真には、オプション品の位置合わせガイドが取り付けられています。オプション品は標準では付属しておりませんので、必要な場合は別途ご購入ください。
ページトップの製品写真には、位置合わせガイドが取り付けられています。
改良のため、製品の仕様や外観は予告なく変更される場合があります。
実用新案登録済
