ルアー
実際に釣りで使用できるルアーです。
型にはエジェクタピンが取り付けられており、成形品を取り外しやすくなっています。
成形材料
:
PS(透明)、ABS(乳白色)
成形品体積
:
3.0cc
型材料
:
A2017
型サイズ
:
t27 × 60 × 50mm
- 組立後のサイズ、ねじは含まない
CAD
:
Fusion360
CAM
:
Fusion360
型加工時間
:
約13時間

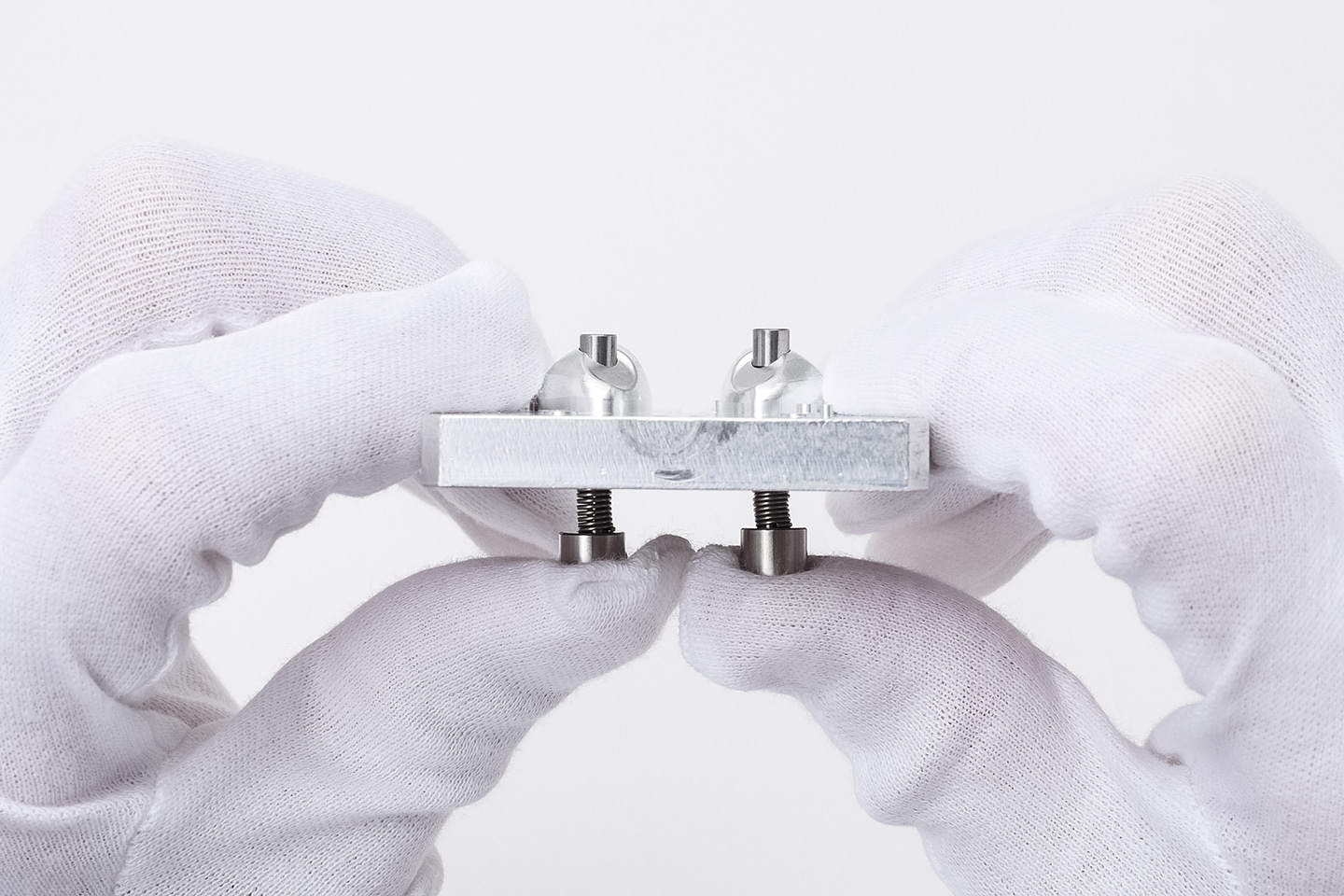

成形品はエジェクタピンを指で押して取り外します。

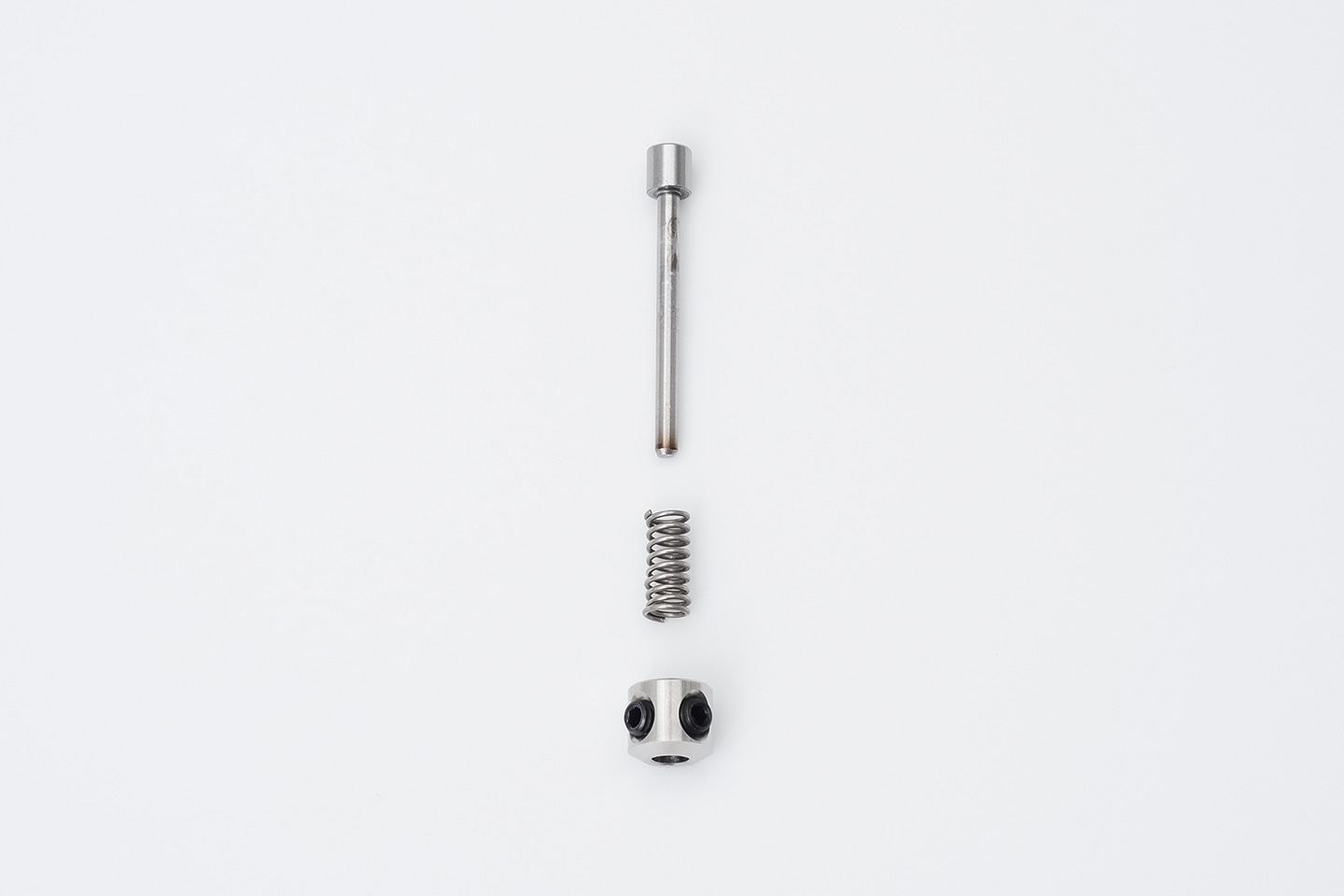

エジェクタピンの部品です。部品はミスミで購入しました。
使用部品
- エジェクタピン EPHE-B2-100
- ※ 手加工で軸の長さを調節
- スプリング WMH4-10
- セットカラー SSCCN3-8

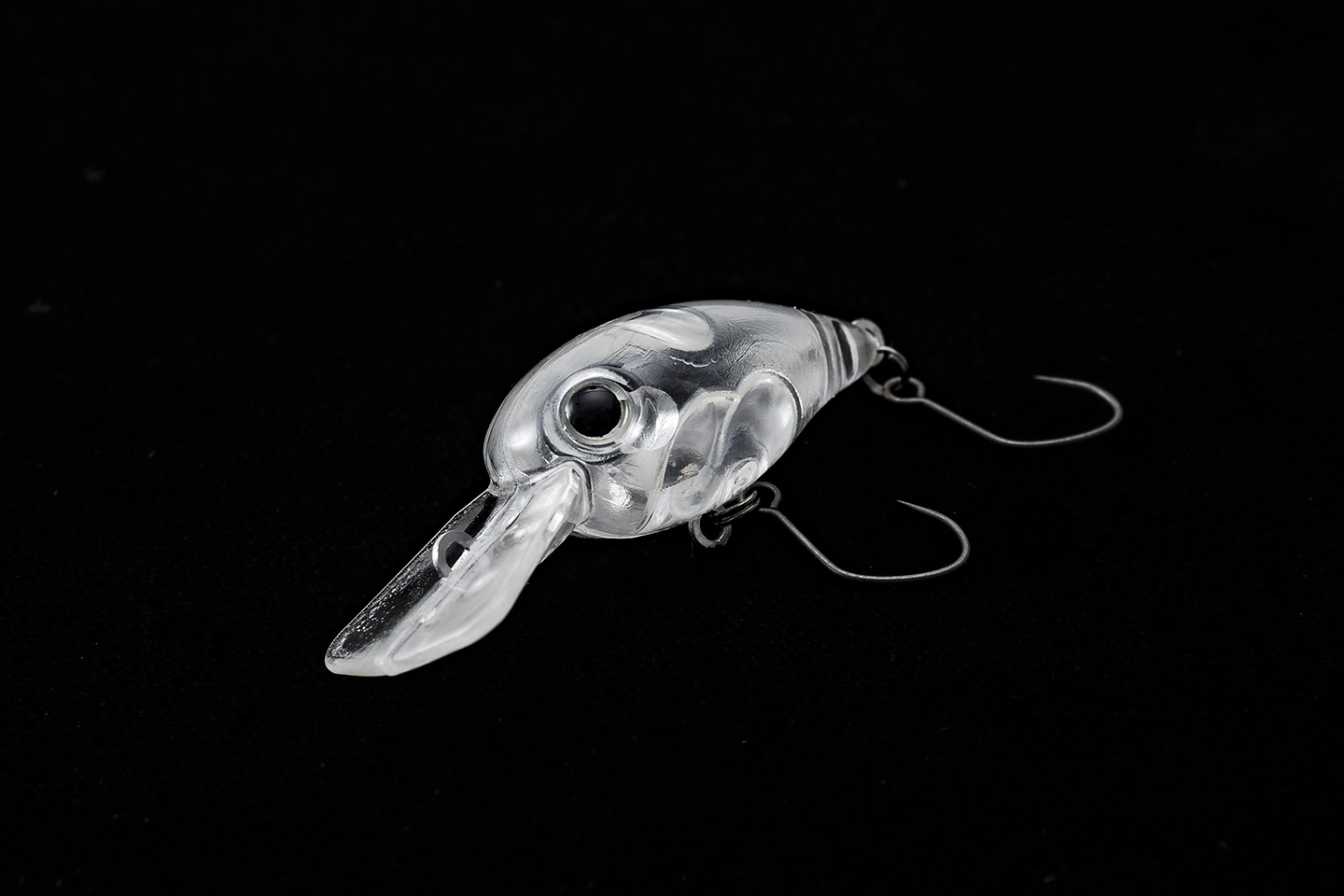

実際に釣りに使用できるように目や針、重りを取り付けて組み立てられます。

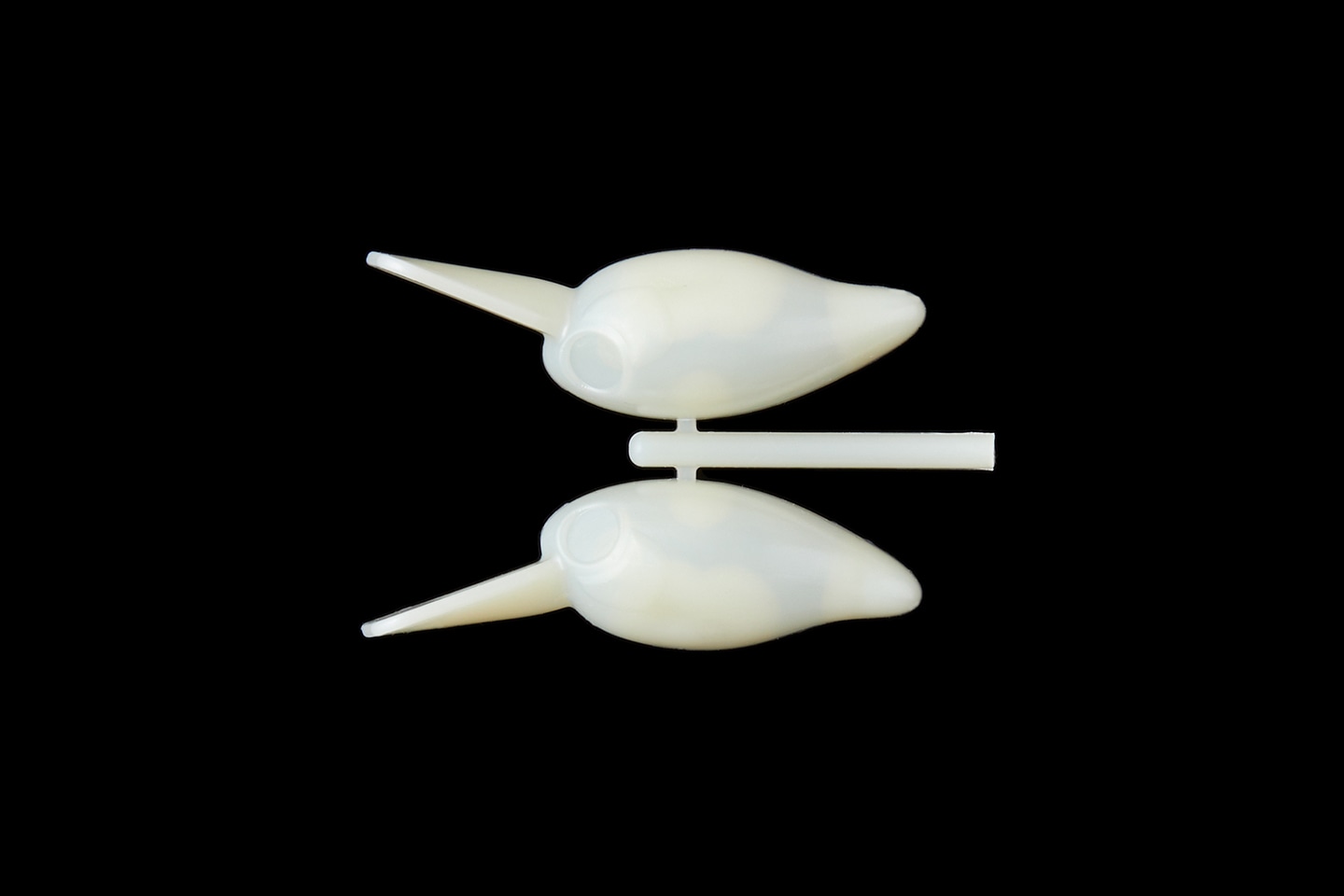

ABSでも成形できます。
PCはショートショットになり成形できませんでした。

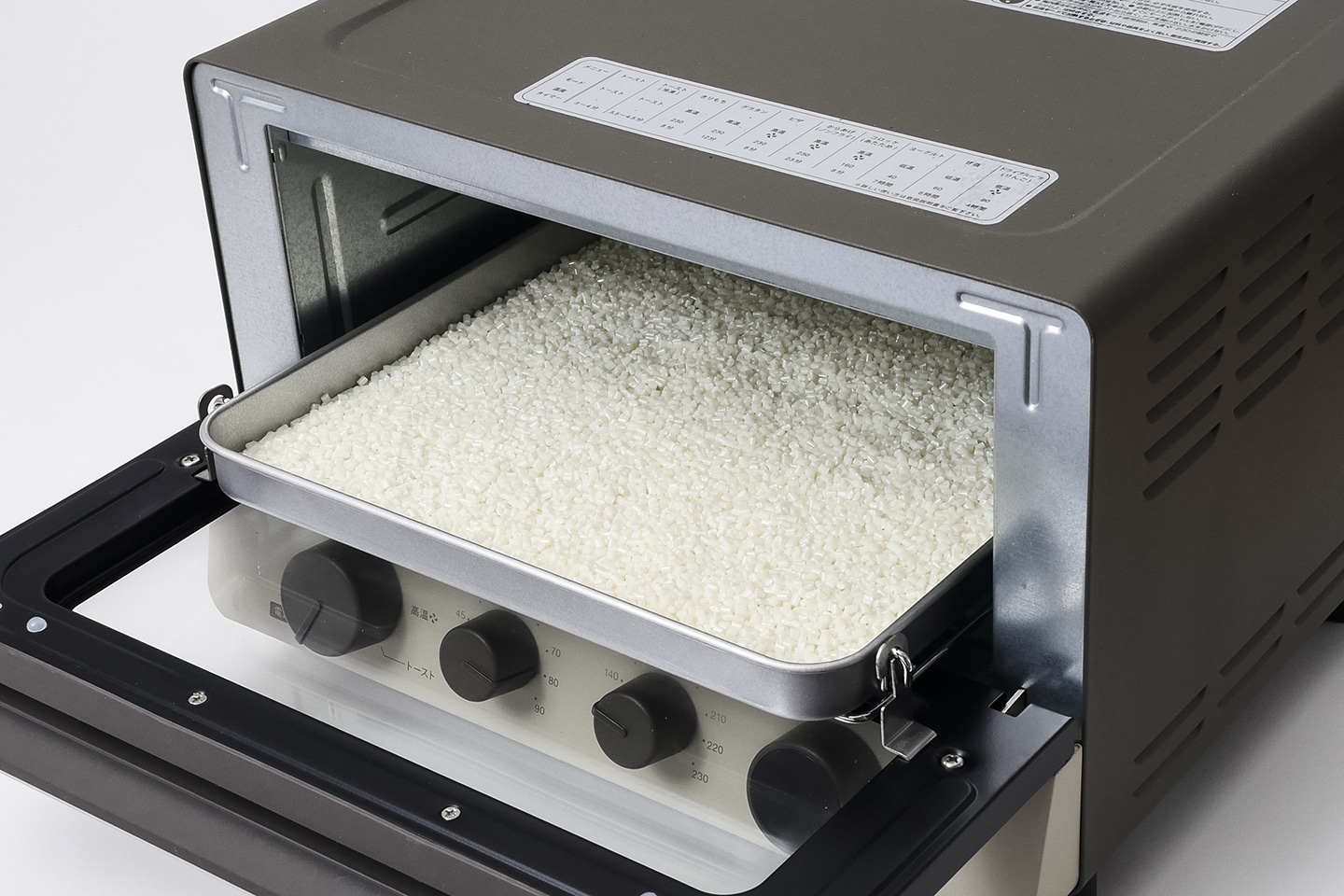

ABSはコンベクションオーブン(TSF601)で予備乾燥してから成形しました。
- コンベクションオーブンの本来の使用方法ではないため、実施する場合は自己責任でお願いいたします。
