NEWS RELEASE

2021.10.22

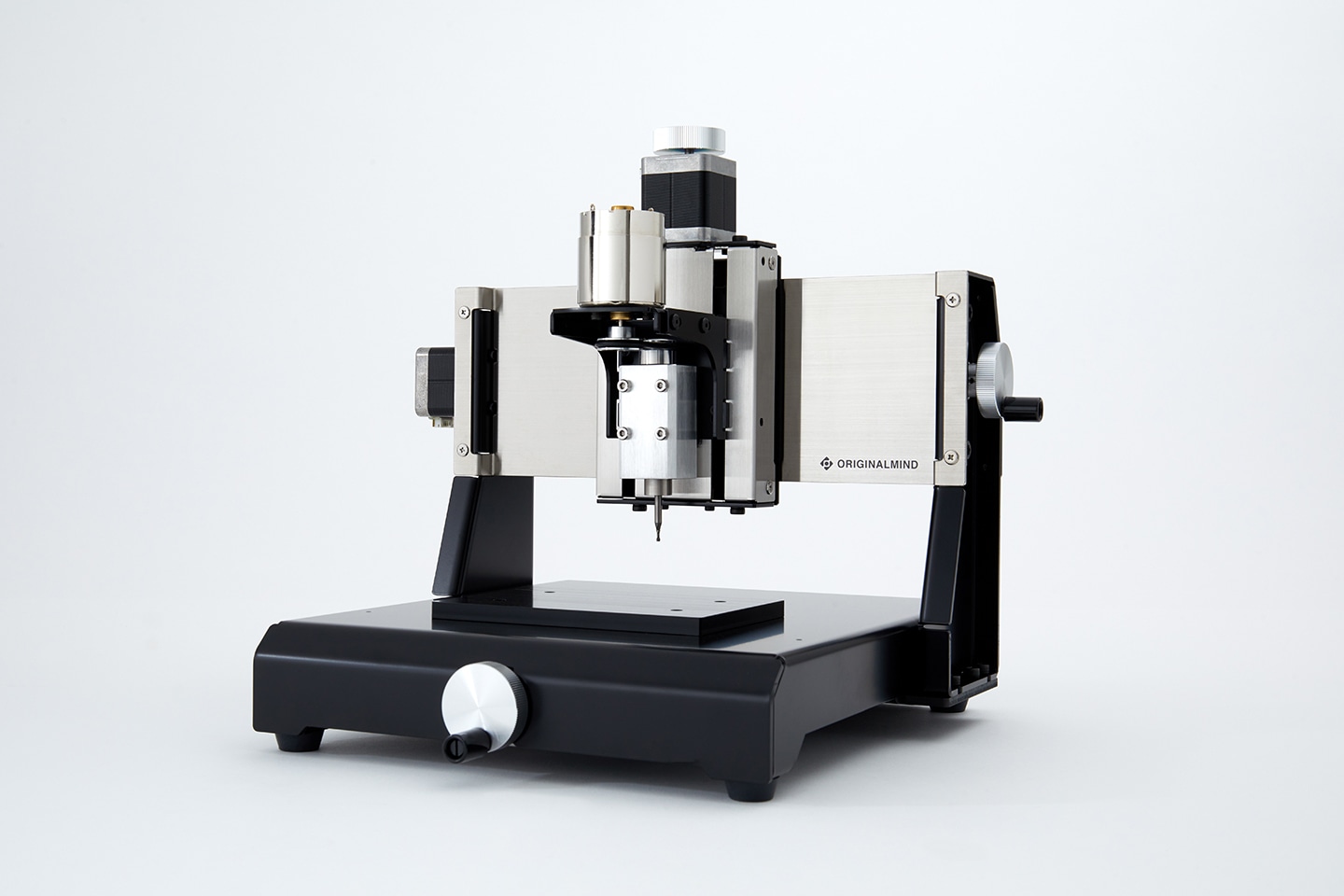

新製品「KitMill BS100/200」を発売

2021.10.22


本日、株式会社オリジナルマインドは、新製品「KitMill BS100/200」を発売。
「KitMill BS100/200」は「KitMill」シリーズのベーシックな機能を体現する、コンパクトサイズの基本仕様モデル。CNC加工を手軽に楽しめるよう、シリーズ最初期に開発された前機種「KitMill BT100/200」のコンセプトを発展させ、さらに安定した加工性能を確立。同時にメンテナンス性を大幅に向上させた。

販売価格
KitMill BS100:税込 198,000
KitMill BS200:税込 218,000

仕様

KitMill BS100

KitMill BS200


テーブルサイズ


テーブルサイズ

KitMill BS100W:150mm
D:100mm

KitMill BS200W:150mm
D:200mm


取り付け可能な材料の高さ


取り付け可能な材料の高さ

標準:42mm
基板加工アタッチメント装着時:28mm
※基板加工アタッチメントは別売です


ストローク


ストローク

KitMill BS100X軸:157mm
Y軸:107mm
Z軸:56.7mm

KitMill BS200X軸:157mm
Y軸:207mm
Z軸:56.7mm


加工可能な材料


加工可能な材料

  • 樹脂
  • FRP
  • 木材
  • アルミ合金全般
  • 真鍮

スピンドル


スピンドル

ツールチャック形式:セットスクリュー式

ツールチャック形式 引きネジ型コレットチャック式スピンドル装着:コレットチャック式

対応シャンク径:Φ3、Φ3.175、Φ4、Φ6
(ご購入時に選択いただけます)

定格回転数:4800r/min

定格回転数 2段プーリー装着時:4800、7000r/minの2段階
※2段プーリーは別売です

モーター定格出力:12W

モーター定格出力 30Wスピンドル化セット装着時:30W
※30Wスピンドル化セットは別売です


送り機構


送り機構

案内形式:スライドシャフト - ドライブッシュ

送り形式:メートルねじ

最大送り速度:15.0mm/s(F900)

ステッピングモーター:42mm角ステッピングモーター

分解能:0.78μm


電装部


電装部

コントローラー:TRA150

電源:AC100V 50/60Hz

消費電力:80W


対応CAM


対応CAM

Cut2D / VCarve / Cut3D / MeshCAM / Fusion360 / PhotoVCarve

記載されていないCAMについては、こちらからご確認いただけます。


外形寸法


外形寸法

KitMill BS100W:378.4mm
H:322.7mm
D:340mm
※アルミハンドル装着時

KitMill BS200W:378.4mm
H:322.7mm
D:440mm
※アルミハンドル装着時


重量


重量

KitMill BS10012.5kg

KitMill BS20013.5kg
