1.収縮試験
[1-1] 試験方法
- INARI F06を使用
- 30mm × 30mm × t1mmの四角形を成形
- デジタルノギスで計測
- 成形から5日経過後測定
- PP、PEはゆっくり収縮する性質があるため

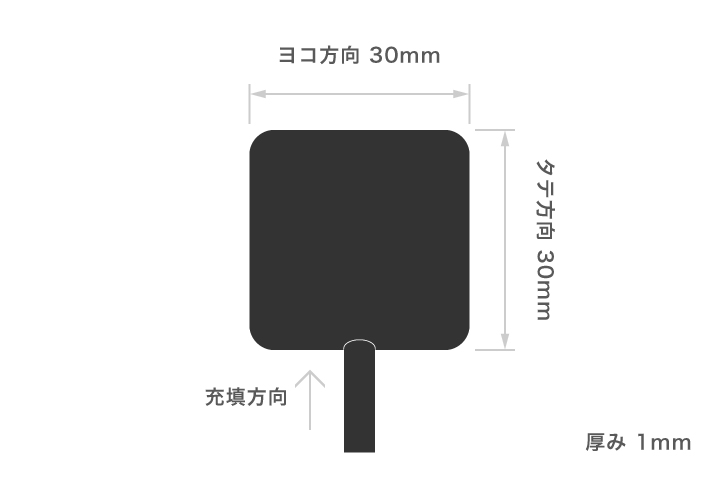

▲ テストピース形状
[1-2] 試験結果
PP(ポリプロピレン)
シリンダー温度 : 230℃
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.54 | 29.56 | 29.54 | 29.55 | 29.57 | 29.55 | 1.49% | 30.45 |
ヨコ | 29.54 | 29.57 | 29.58 | 29.56 | 29.58 | 29.57 | 1.45% | 30.43 |
A:テーブルと挟み込むように力をかけた
B1 | B2 | B3 | B4 | B5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.59 | 29.59 | 29.58 | 29.58 | 29.58 | 29.58 | 1.39% | 30.42 |
ヨコ | 29.60 | 29.60 | 29.59 | 29.60 | 29.59 | 29.60 | 1.35% | 30.40 |
B:体重を上からかけるように力をかけた
収縮率(平均値) | 1.42% |
---|
PE(ポリエチレン)
シリンダー温度 : 230℃
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.41 | 29.43 | 29.41 | 29.38 | 29.42 | 29.41 | 1.97% | 30.59 |
ヨコ | 29.48 | 29.49 | 29.48 | 29.47 | 29.49 | 29.48 | 1.73% | 30.52 |
A:テーブルと挟み込むように力をかけた
B1 | B2 | B3 | B4 | B5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.40 | 29.43 | 29.44 | 29.39 | 29.40 | 29.41 | 1.96% | 30.59 |
ヨコ | 29.50 | 29.49 | 29.52 | 29.46 | 29.49 | 29.49 | 1.69% | 30.51 |
B:体重を上からかけるように力をかけた
収縮率(平均値) | 1.84% |
---|
PS(ポリスチレン)
シリンダー温度 : 240℃
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.77 | 29.77 | 29.76 | 29.79 | 29.79 | 29.78 | 0.75% | 30.22 |
ヨコ | 29.77 | 29.77 | 29.77 | 29.78 | 29.80 | 29.78 | 0.74% | 30.22 |
A:テーブルと挟み込むように力をかけた
B1 | B2 | B3 | B4 | B5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.78 | 29.77 | 29.77 | 29.79 | 29.73 | 29.77 | 0.77% | 30.23 |
ヨコ | 29.78 | 29.77 | 29.78 | 29.80 | 29.76 | 29.78 | 0.74% | 30.22 |
B:体重を上からかけるように力をかけた
収縮率(平均値) | 0.75% |
---|
PP/CF(炭素繊維10%)
シリンダー温度 : 250℃
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.79 | 29.83 | 29.83 | 29.83 | 29.82 | 29.82 | 0.60% | 30.18 |
ヨコ | 29.85 | 29.84 | 29.86 | 29.85 | 29.82 | 29.84 | 0.52% | 30.16 |
A:テーブルと挟み込むように力をかけた
B1 | B2 | B3 | B4 | B5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.82 | 29.81 | 29.82 | 29.82 | 29.82 | 29.82 | 0.61% | 30.18 |
ヨコ | 29.84 | 29.85 | 29.85 | 29.85 | 29.85 | 29.85 | 0.51% | 30.15 |
B:体重を上からかけるように力をかけた
収縮率(平均値) | 0.56% |
---|
PP/CF(炭素繊維30%)
シリンダー温度 : 270℃
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.88 | 29.88 | 29.89 | 29.88 | 29.90 | 29.89 | 0.38% | 30.11 |
ヨコ | 29.87 | 29.88 | 29.89 | 29.88 | 29.88 | 29.88 | 0.40% | 30.12 |
A:テーブルと挟み込むように力をかけた
B1 | B2 | B3 | B4 | B5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.90 | 29.88 | 29.89 | 29.88 | 29.89 | 29.89 | 0.37% | 30.11 |
ヨコ | 29.89 | 29.88 | 29.89 | 29.88 | 29.89 | 29.89 | 0.38% | 30.11 |
B:体重を上からかけるように力をかけた
収縮率(平均値) | 0.38% |
---|
TPE A44(熱可塑性エラストマー)[参考値]
シリンダー温度 : 210℃
柔らかく正確な寸法を計測できておりません。タテ-ヨコ方向にも収縮率に差が大きいので参考値として下さい。
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 29.57 | 29.67 | 29.64 | 29.55 | 29.57 | 29.60 | 1.33% | 30.40 |
ヨコ | 29.75 | 29.83 | 29.74 | 29.75 | 29.67 | 29.75 | 0.84% | 30.25 |
A:テーブルと挟み込むように力をかけた
TPE A15(熱可塑性エラストマー)[参考値]
シリンダー温度 : 210℃
柔らかく正確な寸法を計測できておりません。タテ-ヨコ方向にも収縮率に差が大きいので参考値として下さい。
A1 | A2 | A3 | A4 | A5 | 平均値 | 収縮率 | 考慮寸法 | |
---|---|---|---|---|---|---|---|---|
タテ | 28.60 | 28.70 | 28.68 | 28.60 | 28.47 | 28.61 | 4.63% | 31.39 |
ヨコ | 29.68 | 29.54 | 29.70 | 29.49 | 29.35 | 29.55 | 1.49% | 30.45 |
A:テーブルと挟み込むように力をかけた
