3.部品リスト
開梱後、部品の確認をしてください。
[3-1] 加工機本体 部品リスト

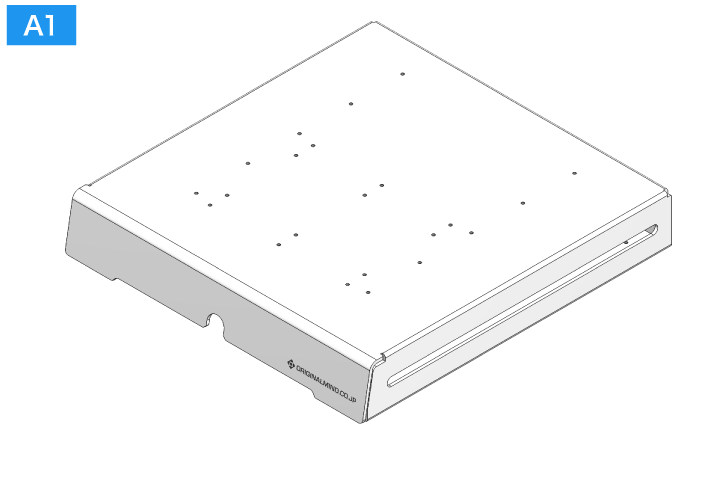

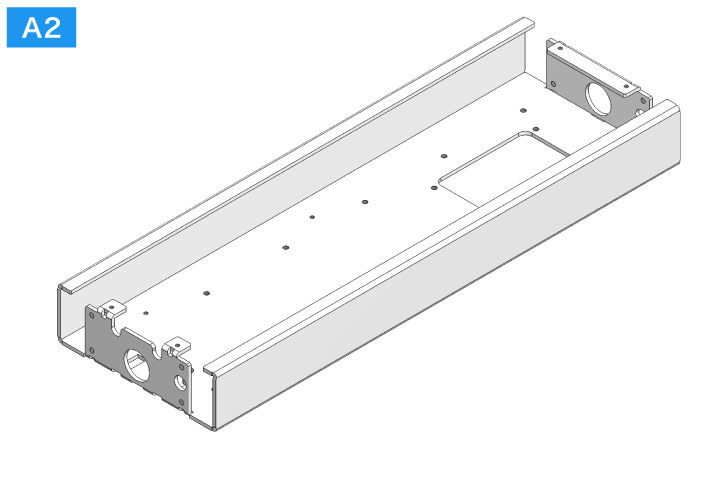

部品名称：Y軸ベース
数量 ：1
部品名称：X軸ベース
数量 ：1

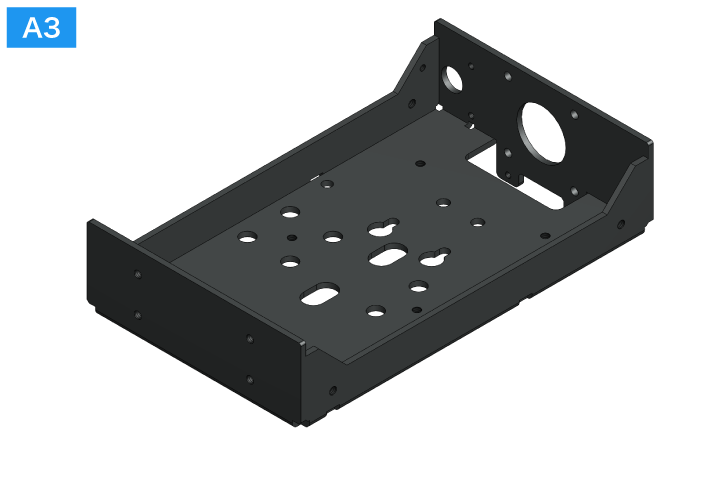

部品名称：Z軸ベース
数量 ：1

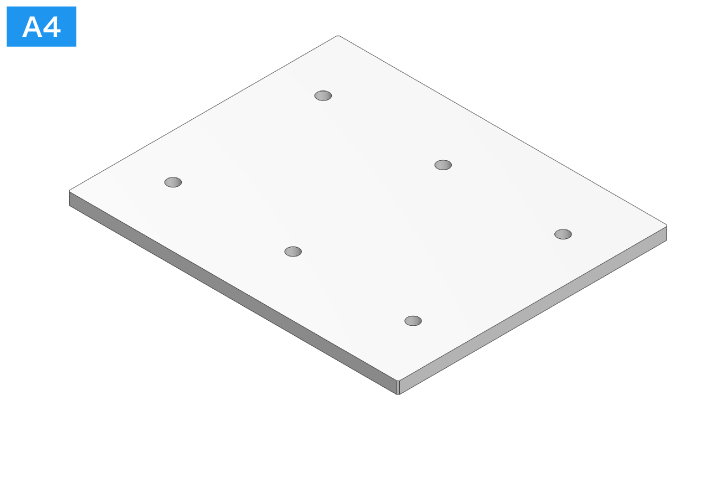

部品名称：加工テーブル
数量 ：1
※カスタマイズにてアルミ製加工テーブルをお求めいただいた場合には付属しません。

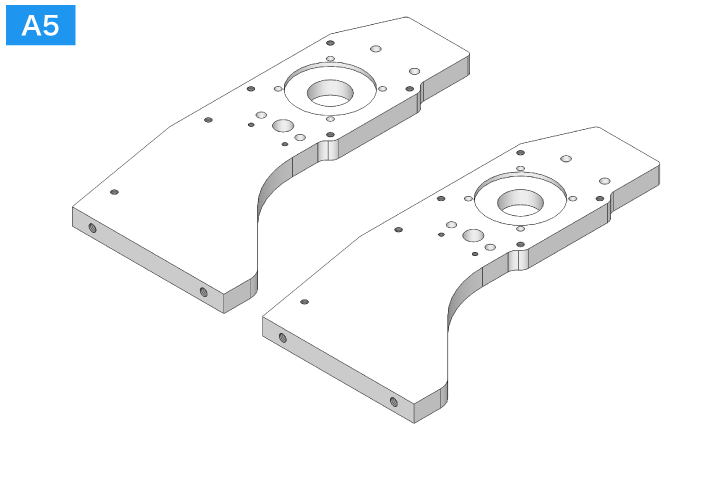

部品名称：サイドフレーム
数量 ：2

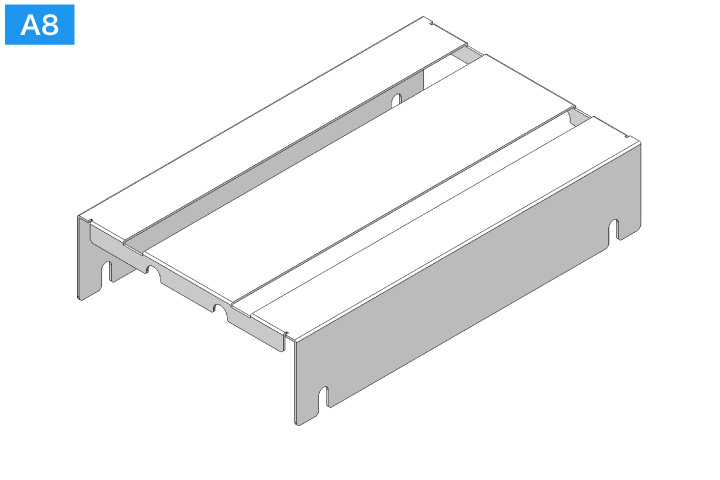

部品名称：X軸カバー
数量 ：1

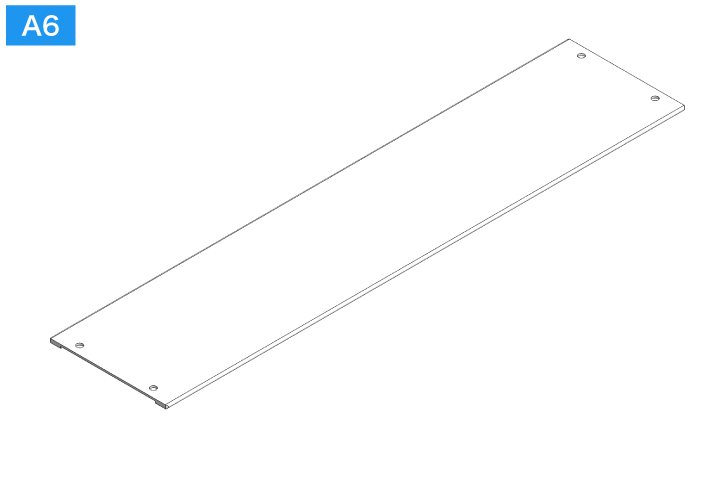

部品名称：X軸バックカバー
数量 ：1

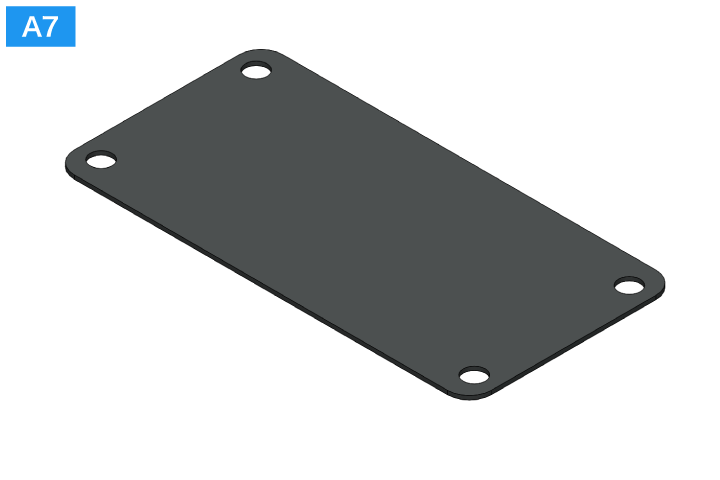

部品名称：Z軸カバー
数量 ：1
[3-2] ねじの種類と数量（加工機本体）
| 記号 | 種類 | ねじ径×長さ | 仕上げ | 数量 | 備考 |
|---|---|---|---|---|---|
| a1 | キャップスクリュー | M3×5 | 黒クロメート | 21 | |
| a2 | キャップスクリュー | M3×14 | ステンレス | 4 | ※1 |
| a3 | キャップスクリュー | M4×6 | ステンレス | 18 | |
| a4 | キャップスクリュー | M4×10 | ステンレス | 20 | ※1 |
| a5 | キャップスクリュー | M4×12 | ステンレス | 38 | ※1 |
| a6 | キャップスクリュー | M4×16 | ステンレス | 4 | ※1 |
| a7 | キャップスクリュー | M4×22 | ステンレス | 4 | ※1 |
| a8 | キャップスクリュー | M4×35 | ステンレス | 4 | |
| a9 | キャップスクリュー | M5×14 | 黒クロメート | 4 | |
| a10 | 低頭キャップスクリュー | M4×6 | ステンレス | 10 | ※1 |
| a11 | スリムヘッド+小ねじ | M3×4 | ステンレス | 11 | ※2 |
| a12 | スリムヘッド+小ねじ | M4×4 | ステンレス | 10 | |
| a13 | 薄バインドスクリュー | M4×14 | ステンレス | 8 | |
| a14 | 小径ワッシャー | M5用 | ステンレス | 1 | |
| a15 | セットピース | M3用 | 真鍮 | 10 | 予備1個を含む |
※1 出荷時期によって三価ホワイトの場合がございます。
※2 引きネジ型コレットチャック式スピンドルをお持ちの場合は2個余ります。
[3-3] キャップスクリューと低頭キャップスクリューの違い
低頭キャップスクリューとは、キャップスクリューの頭部高さを低くしたねじです。
キャップスクリューでは頭部が干渉してしまう場合や、重量を減らしたい場合などに使用されます。
ねじ頭部の寸法は以下のようになりますので、組立の際はきちんと区別して使用してください。
本製品では、低頭キャップスクリューを使用するべき箇所にキャップスクリューを使用すると他の部品と干渉してしまいます。慣れるとパッと見ただけで区別できるのですが、そうでない場合は都度確認するようにしてください。

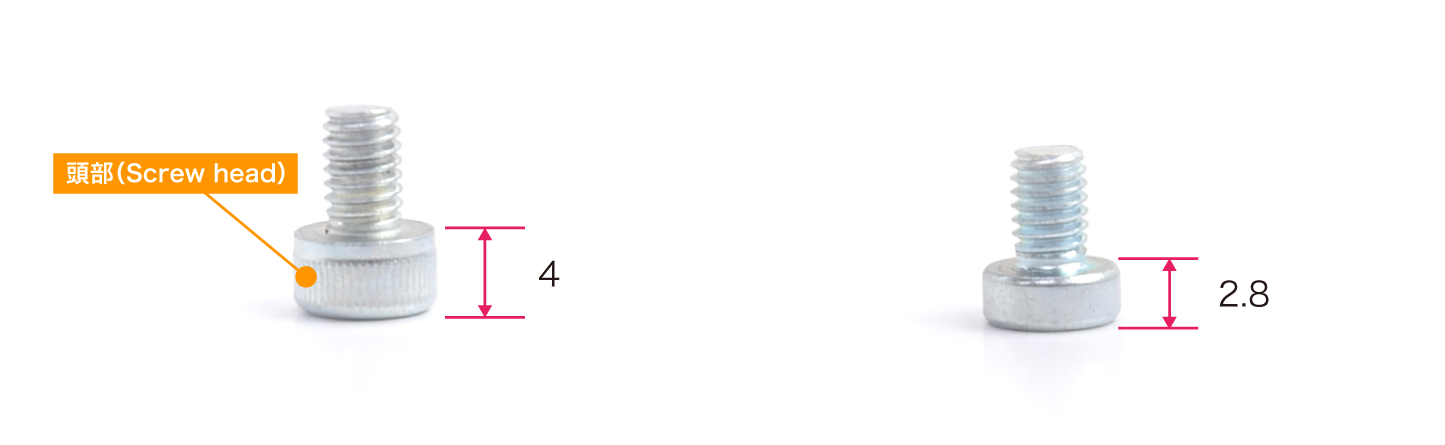

M4の場合の頭部高さ
左：キャップスクリュー 右：低頭キャップスクリュー

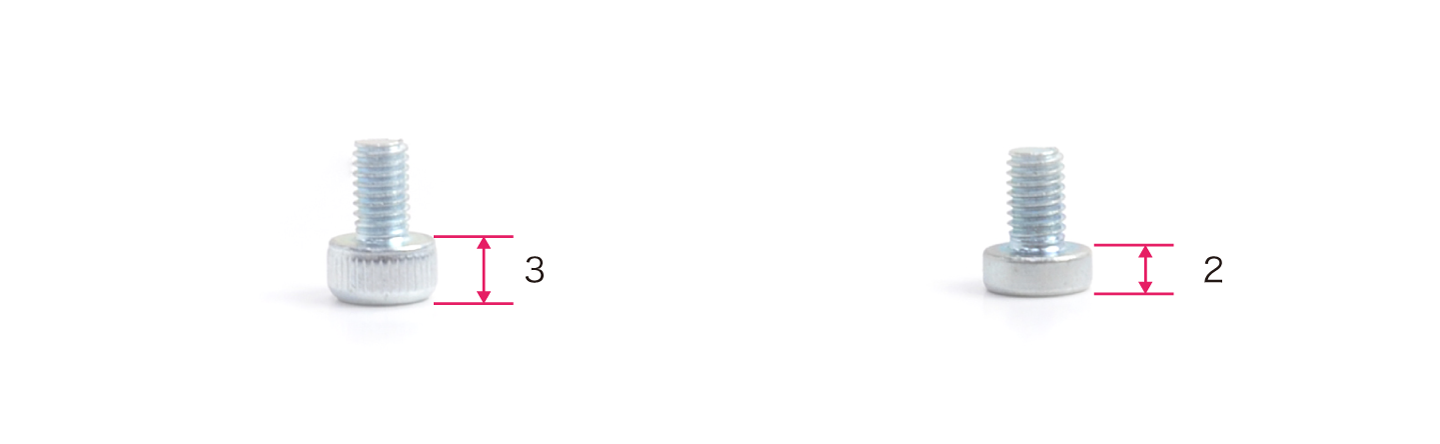

M3の場合の頭部高さ
左：キャップスクリュー 右：低頭キャップスクリュー
[3-4] 原点センサーセット（オプション品）部品リスト

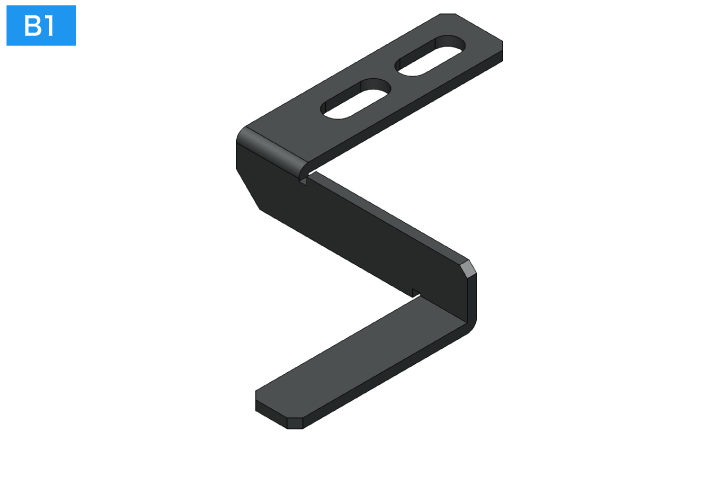

部品名称：X軸センサードグ
数量 ：1
部品名称：Y軸センサードグ
数量 ：1

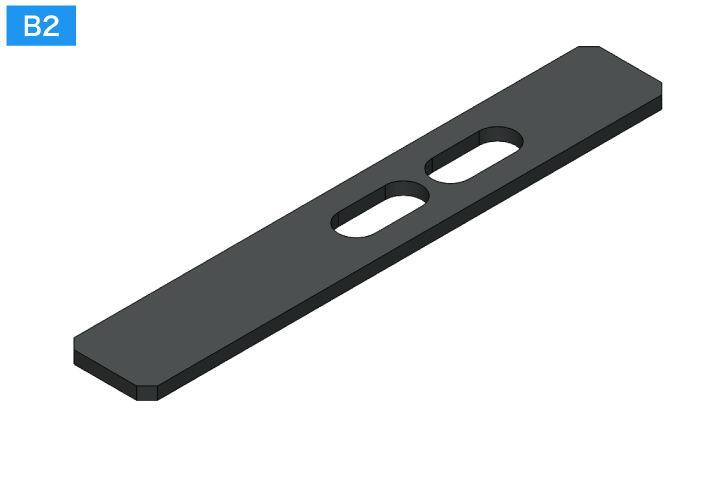

部品名称：Z軸センサードグ取付板
数量 ：1

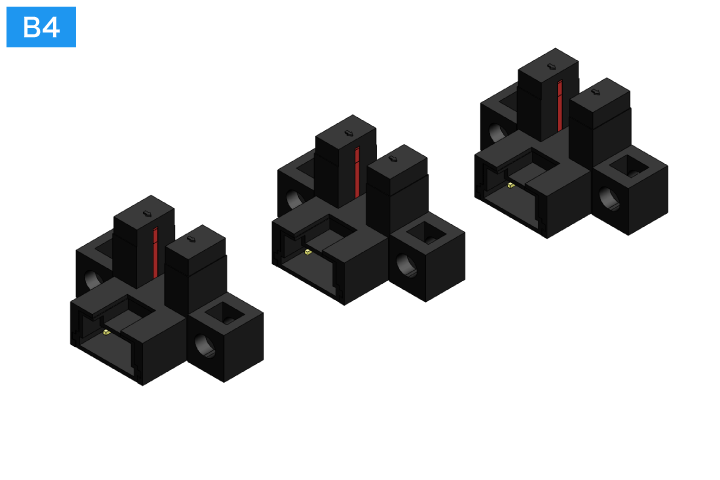

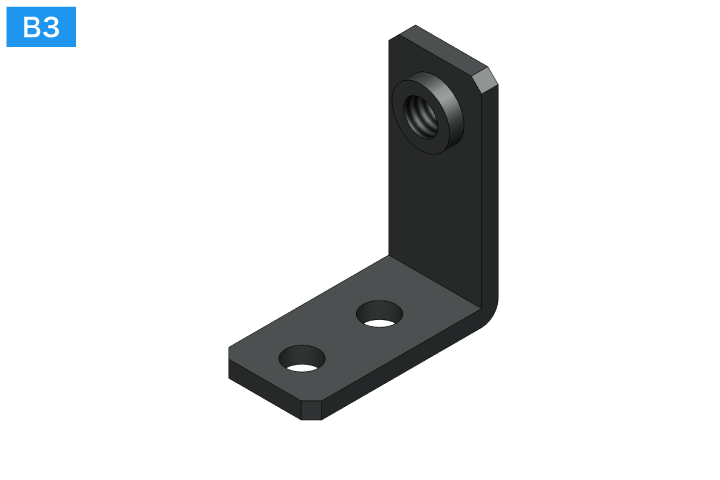

部品名称：L型センサー
数量 ：3

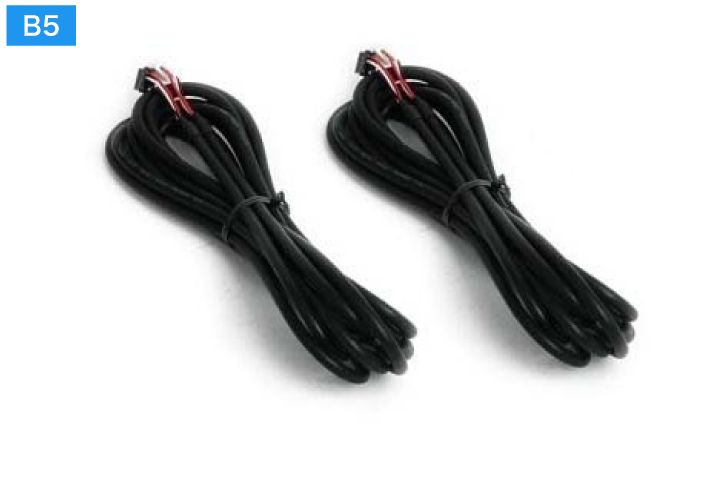

部品名称：XY軸センサーケーブル
全長 ：1.6ｍ
数量 ：2

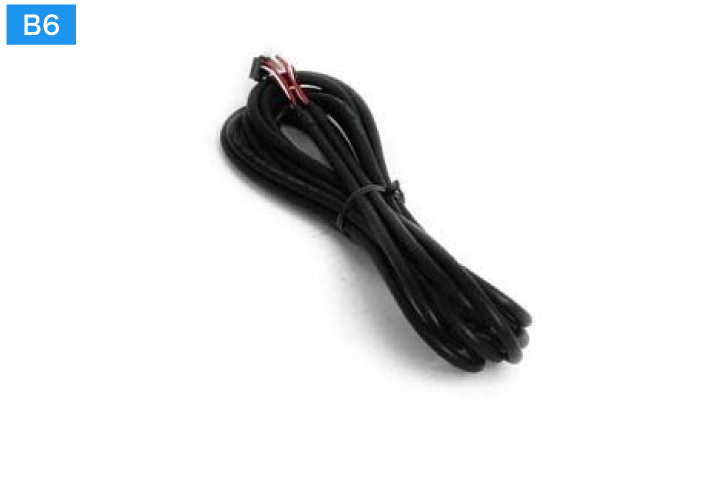

部品名称：Z軸センサーケーブル
全長 ：2.2ｍ
数量 ：1
[3-5] ねじの種類と数量（原点センサーセット）
| 記号 | 種類 | ねじ径×長さ | 仕上げ | 数量 | 備考 |
|---|---|---|---|---|---|
| b1 | キャップスクリュー | M3×6 | 黒クロメート | 6 | |
| b2 | キャップスクリュー | M3×10 | 黒クロメート | 4 | |
| b3 | キャップスクリュー | M3×12 | 黒クロメート | 2 | |
| b4 | セットスクリュー | M4×20 | ステンレス | 1 | |
| b5 | ナット | M4用 | ステンレス | 1 |
[3-6] アルミハンドル3個セット（オプション品）部品リスト

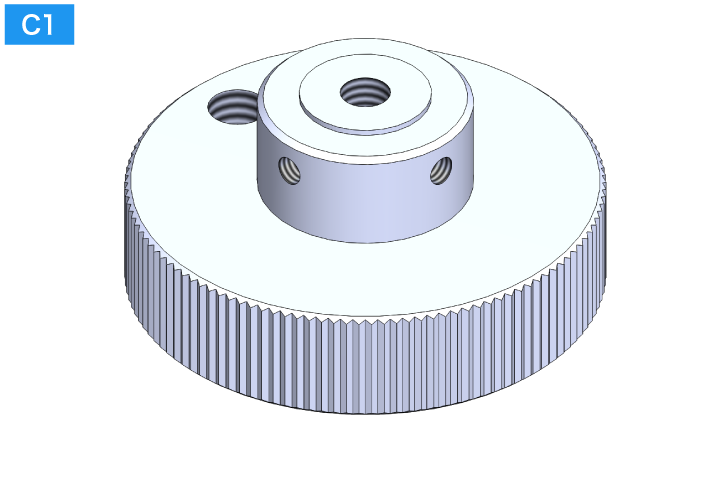

部品名称：X軸ハンドル
数量 ：1
※取付穴がねじ穴になっています。
※セットスクリューが取り付けられています。

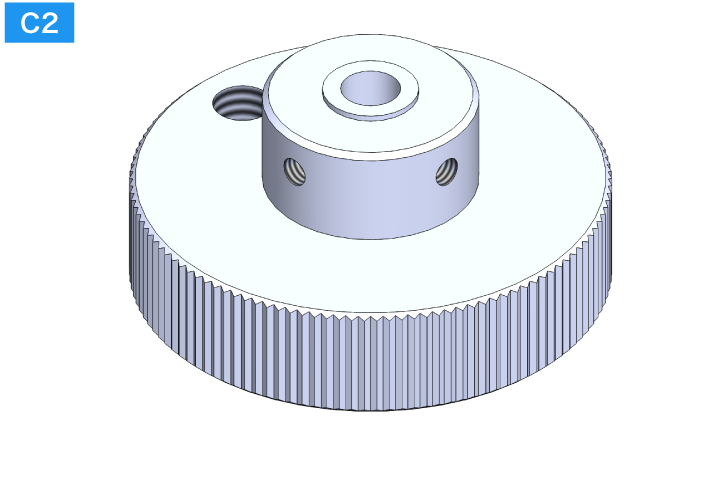

部品名称：Y軸ハンドル
数量 ：1
※取付穴がΦ5の穴になっています。
※セットスクリューが取り付けられています。

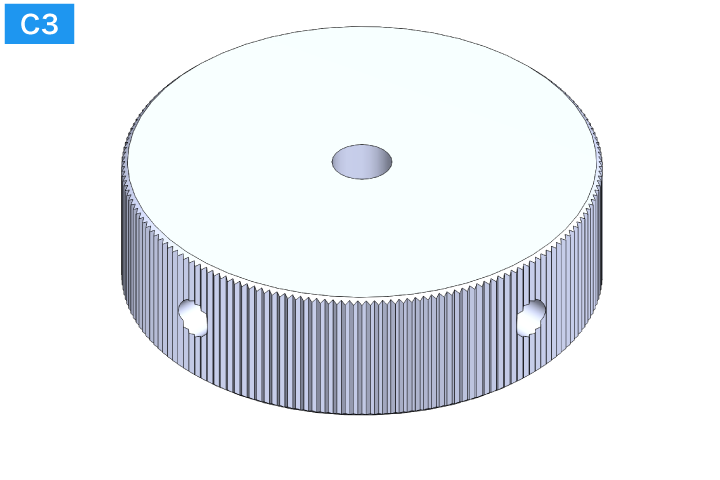

部品名称：Z軸ハンドル
数量 ：1
※セットスクリューが取り付けられています。

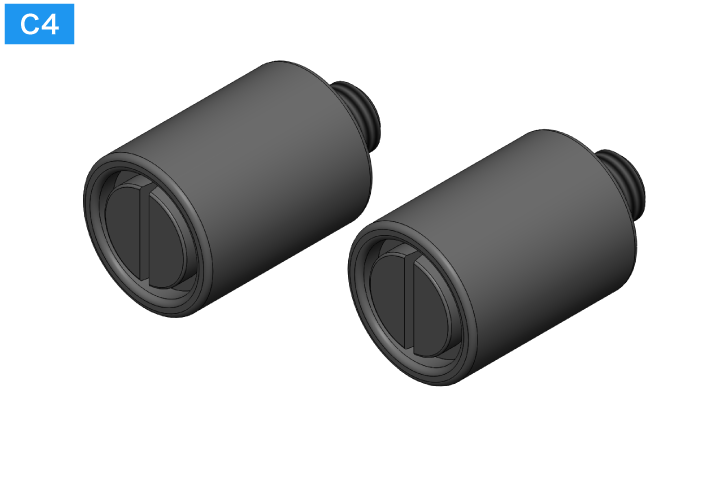

部品名称：グリップ
数量 ：2
[3-7] ねじの種類と数量（アルミハンドル3個セット）
| 記号 | 種類 | ねじ径×長さ | 仕上げ | 数量 | 備考 |
|---|---|---|---|---|---|
| c1 | セットピース | M3用 | 真鍮 | 5 | 予備1個を含む |
※本オプションを使用することで、a15が2個、c1が1個余ります。
